Фильтр-пресс ФП-18

Фильтр-пресс предназначен для очистки растительных масел от механических включений и примесей. Фильтр-пресс ФП18 - аппарат, работающий при низких давлениях. В качестве фильтрующего элемента используются фильтровальные хлопчато-бумажные, или синтетические (полипропиленовые и др.) ткани.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	Ед. Изм.	Значение
Производительность 1 м2 фильтрующей поверхности при температуре масла 40oС	кг/час	14
Площадь фильтрации	м2	от 4,7 до 45,7
Габаритные размеры ДхШхВ	м	3,2х1,12х1,3
Рабочее давление	кг/см2	до 0,5
Установленная мощность электрооборудования	кВт	1,1
Масса	кг	до 1000

Бытует мнение, что давление масла на фильтр-прессах должно быть достаточно высоким (2-6 атм.) чтобы иметь хорошую производительность фильтрации. Но, как показала практика, основой объём масла (до 95%) достаточно быстро фильтруется при небольшом давлении. Увеличение давления даёт небольшой прирост фильтрованного масла, но реальная производительность фильтрации резко падает. Кроме того при большом давлении плотность фильтрующего «пирога» увеличивается, нагрузки на элементы конструкции растут, энергетические затраты тоже увеличиваются. Поэтому нами был разработан фильтр-пресс низкого давления ФП18 с параллельным подключением рамок.

В отличие от фильтр-прессов с последовательным подключением рамок, где имеется проблема уплотнения канала коллектора, при параллельном подключении рамок коллектор подачи и сбора масла вынесен за фильтровальную рамку. Наличие выносного коллектора подачи и сбора масла позволяет контролировать качество очистки каждой рамки.

На данном фильтре установлены и обвязаны насосы подачи и откачки масла, пульт управления, фильтровальные салфетки, поэтому не потребуются дополнительные затраты для его запуска в работу. Фильтр полностью готов к эксплуатации.

ФП18 классический фильтр-пресс, НО имеет ряд преимуществ:

• Невысокое давление фильтрации (до 0,5 атм.), которое гарантирует целостность фильтрующих салфеток и их долгую работу.
• Небольшой вес рамок обеспечивает удобство при очистке фильтра.
• Простые по форме (геометрии) фильтрующие салфетки (бельтинг шириной 1100 мм режется на полотна длинной 1450 мм без всяких дополнительных отверстий).
• Возможность применения фильтровальной бумаги поверх фильтрующих салфеток, что улучшает качество фильтрованного масла и увеличивает срок службы фильтрующих салфеток.
• Наличие стола для очистки фильтрующих салфеток обеспечивает удобство в работе.
• Наличие поддона для сбора не фильтрованного масла и шлама препятствует их протеканию при чистке фильтра (объём поддона позволяет принять всё масло, которое находится в рамках).
• Механизация откачивания не фильтрованного масла из поддона.
• Наличие насоса подачи не фильтрованного масла и насоса откачки фильтрованного масла.
• Наличие скребка для удаления шлама (отходов фильтрации) из поддона.
• Наличие тележки для сбора и транспортировки шлама.
• Наличие крышки для защиты фильтрующих салфеток между фильтрациями от взвешенных частиц в воздухе.
• Наличие пульта управления с необходимым количеством кабеля для подачи напряжения на электродвигатели насосов.
• Наличие крана со штуцером для «просушки» отходов фильтрации воздухом (при необходимости и наличии компрессора).

Фильтр ФП18 конструктивно включает в себя всё, чтобы проводить все технологические операции фильтрации:

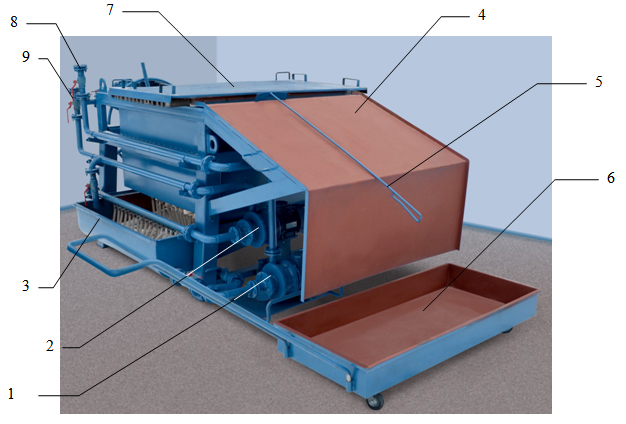

Рис.1
1- насос подачи масла; 2- насос откачки масла; 3- поддон; 4- стол; 5- скребок; 6- тележка сбора шлама; 7- крышка; 8- фланец трубопровода отвода фильтрованного масла; 9- фланец трубопровода возврата не фильтрованного масла

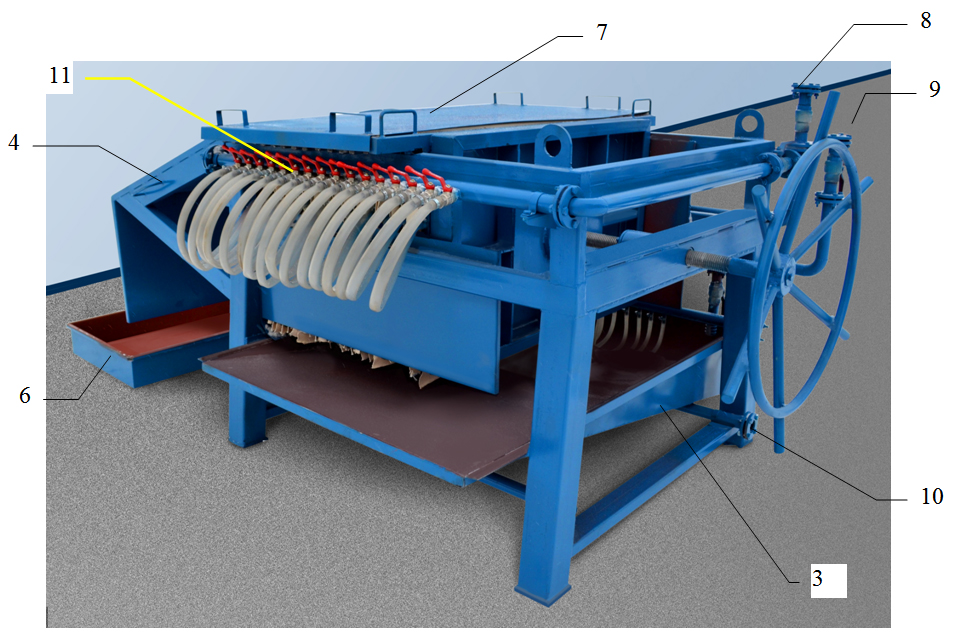

Рис.2
3- поддон; 4- стол; 6- тележка сбора шлама; 7- крышка; 8- фланец трубопровода отвода фильтрованного масла; 9- фланец трубопровода возврата не фильтрованного масла; 10- фланец трубопровода подачи масла

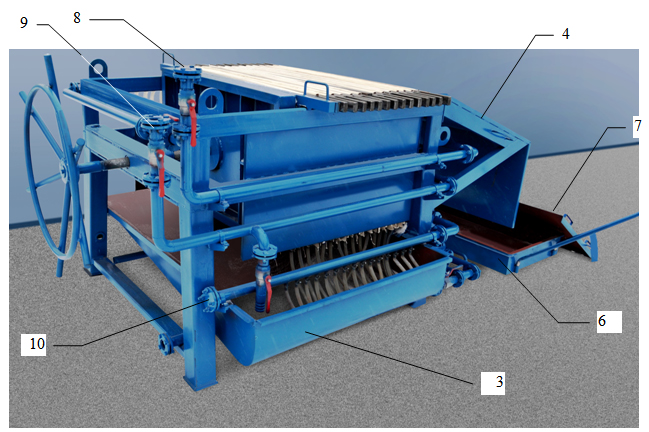

Рис.3
3- поддон; 4- стол; 6- тележка сбора шлама; 7- крышка; 8- фланец трубопровода отвода фильтрованного масла; 9- фланец трубопровода возврата не фильтрованного масла; 10- фланец трубопровода подачи масла; 11 – выносной коллектор.

• подачу не фильтрованного масла на фильтрацию насосом поз.1;
• отвод фильтрованного масла на расстояние до 60 метров и высоту до 5 метров насосом поз.2;
• очистку фильтрующих салфеток на столе поз.4 шпателями;
• сбор шлама (отходов фильтрации) и фильтруемого масла во время очистки салфеток в поддон поз.3;
• откачку не фильтрованного масла из поддона поз.3 насосом поз.1;
• очистку поддона поз.3 от шлама скребком поз.5;
• сбор и транспортировку шлама на дальнейшую переработку тележкой поз.6;
• защиту фильтрующих салфеток между фильтрациями крышкой поз.7;
• «просушку» отходов фильтрации при необходимости и наличии компрессора;

В комплект фильтра входит пульт управления с необходимым количеством кабеля для подачи напряжения на электродвигатели насосов.

Для стабильной работы фильтр-пресса рекомендуем использовать в качестве исходной - ёмкость с мешалкой ЕК21 рабочим объемом 2,5 м³, а для хранения фильтрованного масла емкость.

Такие емкости мы производим на нашем предприятии.

Использование емкости с мешалкой позволяет:

1. «Усреднить» смесь масла с частицами осыпи с пресса, т.е. на фильтр подаётся однородная масса.
2. Освободится от необходимости очищать ёмкость от осадка.
3. Иметь буфер на время проведения работ по очистки фильтра.

При покупке фильтра-пресса ФП18 и ёмкости с мешалкой ЕК21 трубопроводная обвязка входит в комплект поставки.
